Las segundas tecnologías de redundancia de capa - resueltas en la red incluyen MRP Ring y STP, incluida la tecnología de acoplamiento, así como las terceras tecnologías de redundancia de capa -} como Active - Routing y compartir carga de carga.
En los sistemas de automatización industrial, el diseño redundante a menudo se usa para mejorar la confiabilidad y disponibilidad del sistema. La configuración que se muestra en la figura es una configuración redundante típica, en la que:
• El módulo principal es responsable del funcionamiento normal y el procesamiento de datos.
• El módulo de copia de seguridad sincroniza los datos con el módulo primario a través del puerto de acoplamiento de socios y está en estado de espera.
• Cuando el módulo principal falla, el módulo de respaldo se hará cargo del trabajo a través de un mecanismo de conmutación rápido para garantizar el funcionamiento continuo del sistema. Este diseño puede reducir el tiempo de inactividad causado por la falla del equipo y mejorar la estabilidad y la confiabilidad de todo el sistema.
!!!¡¡¡Aviso!!!
El mecanismo de redundancia de la capa 2 de Hirschmann requiere confirmación de que la configuración redundante se ha completado antes de que se conecte la línea redundante.
Antes de configurar el acoplamiento, deshabilite el protocolo RSTP del interruptor de red de anillo.
El estado de adaptación de puerto automático - del acoplamiento debe activarse
Si se divide VLAN, asegúrese de que el puerto de acoplamiento sea puerto Cascade VLAN con ID 1
Las funciones de RM no deben usarse en la misma máquina que las funciones de acoplamiento
Los interruptores de Hirschmann tienen tres modos de conexión de acoplamiento, y este artículo discute principalmente ABC.
1 acoplamiento de una sola máquina-un
2. Dual - acoplamiento de la máquina-BC
3 doble - Haga clic en el acoplamiento con línea de control-de
Función en espera: indica que el módulo está en estado de espera. Sincroniza los datos con el módulo principal, pero no participa en la operación en circunstancias normales. Cuando el módulo principal falla, el módulo de espera cambiará al estado de trabajo y se hará cargo de las funciones del módulo principal.
Línea continua--: Principal
Línea discontinua - - - -: repuesto
El interruptor de función de copia de seguridad redundante está encendido
Máquina individualEngancheAjustes
Caso de acoplamiento de una sola máquina
Diagrama de topología de enlace activo/en espera
Línea continua--: enlace principal
Línea discontinua - - - -: enlace de copia de seguridad
1. Seleccione el modo de acoplamiento de máquina único -, el puerto de enlace de respaldo está en estado redundante y el puerto de enlace principal está en estado activo
2. Cuando se desconecta el enlace primario, el enlace de copia de seguridad está activado
Modo de puerto: muestra el estado de configuración del puerto
Estado del puerto: muestra el estado actual del puerto
Información
Redundancia garantizada:El enlace principal está desconectado y la conexión redundante entra en vigencia
Falla de configuración:La configuración está incompleta o contiene errores
Acoplamiento de anillo para acoplamiento de red de anillo
El acoplamiento de red se utiliza para el acoplamiento de redes de bus
Extendido se extiende la redundancia del enlace
Dual - máquinaEngancheAjustes

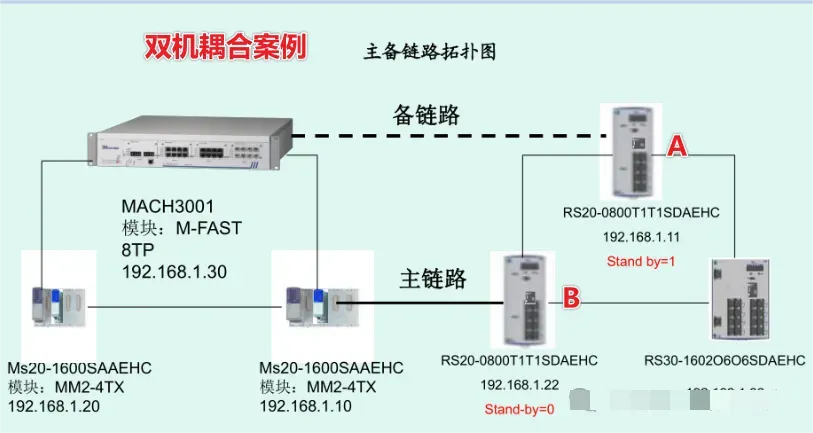

Caso de acoplamiento de máquina dual
Diagrama de topología de enlace activo/en espera
Línea continua--: enlace principal
Línea discontinua - - - -: enlace de copia de seguridad
1. Seleccione Configuración:Seleccione el modo de acoplamiento de máquina dual - con stand by set en 1
Seleccionar puerto
El puerto de acoplamiento es el puerto 5.
Dirección IP:Esta es la dirección IP del conmutador conectado al enlace principal
Información
Redundancia garantizada:Cuando uno de los enlaces de acoplamiento al interruptor falla, el enlace redundante se hará cargo de su papel y función.
Falla de configuración:si la configuración está completa
Modo de redundancia
Acoplamiento redundante de red de ring:Solo uno de los enlaces principales y de respaldo está en estado activo, y ambos no están activos al mismo tiempo.
Redundancia extendida:Cuando hay un problema con la conexión entre conmutadores, los enlaces primarios y de respaldo estarán activos al mismo tiempo.
2. Seleccione Configuración: Seleccione el modo de acoplamiento de máquina dual -} con stand by set a 0
Seleccionar puerto:
El puerto de acoplamiento es el puerto 6.
Dirección IP: esta es la dirección IP del conmutador conectado al enlace principal
Estado normal
Interruptor conectado al enlace principal
Seleccionar puerto
Puerto de acoplamiento:
Modo de puerto/Estado del puerto: el puerto conectado al enlace principal está en estado activo
Puerto de acoplamiento de socios:
Modo de puerto/Estado del puerto: el puerto conectado al enlace de copia de seguridad está en el soporte - por estado.
Información
Redundancia garantizada: verificar el frente significa que el enlace de respaldo desempeñará un papel de acoplamiento cuando falle la conexión del enlace principal.
Interruptor conectado al enlace de copia de seguridad
Seleccionar puerto
Puerto de acoplamiento:
Modo de puerto/Estado del puerto: el puerto conectado al enlace de copia de seguridad está en el soporte - por estado.
Puerto de acoplamiento de socios:
Modo de puerto/Estado del puerto: el puerto conectado al enlace principal está en estado activo
Desconectar pruebas
Interruptor conectado al enlace principal
Seleccionar puerto
Puerto de acoplamiento:
Modo de puerto/Estado del puerto: la conexión entre el enlace principal y el puerto acoplado se ha desconectado.
Puerto de acoplamiento de socios:
Modo de puerto/Estado del puerto: el enlace de respaldo se activa y el estado está activo
Interruptor conectado al enlace de copia de seguridad
Seleccionar puerto
Puerto de acoplamiento:
Modo de puerto/Estado del puerto: el enlace de respaldo se activa y el estado está activo
Puerto de acoplamiento de socios:
Modo de puerto/Estado del puerto: la conexión entre el enlace principal y el puerto acoplado se ha desconectado.
